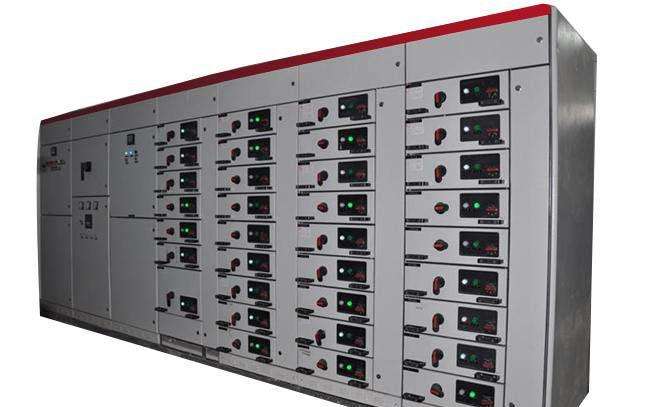

MNS低壓抽出式開關柜為近期開發的新產品。其技術水平達到九十年代國際先進水平。本產品設計緊湊，結構通用性強，組裝靈活，采用標準模塊設計，是一種安全、經濟、合理、可靠的新型低壓抽出式開關柜。產品具有分斷能力高，動熱穩定性好，電氣方案靈活、保護等級高等特點。本裝置符合IEC439，VDE660第5部分和GB7251-87《低壓成套開關設備》國家標準。ZBK36001-89《低壓抽出式成套開關設備》專業標準。
MNS低壓抽出式開關柜技術參數
額定絕緣電壓 660V
額定工作電壓 380V，660V
主母線最大工作電流 5500A(IP00) 4700A(IP30)
主母線短時(IS)耐受電流 100KA（有效值)
主母線短時峰值電流 250KA（最大值)
配電母線(垂直母線)最大工作電流 1000A
配電母線(垂直母線)短時峰值電流
標準型 90KA（最大值)
加強型 130KA（最大值)
防護參數
符合IEC529 DIN40050標準
IP30對大于φ2.5mm固體防護
IP40對大于φ1.0mm固體防護
IP54對塵埃和任意方向噴濺作防護
開關柜類型
動力配電中心柜(PC)
采用ME、F、E、M、AH系列等斷路器
電動機控制中心柜(MCC)
由大小抽屜組裝而成，各回路主開關采用高分斷塑殼斷路器或旋轉式帶熔斷器的負荷開關。
功率因數自動補償柜
MNS低壓抽出式開關柜使用環境
周圍空氣溫度不高于+40℃，不低于-50C，并且24h內其平均溫度不高于+35℃．
大氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許的有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生適度的凝露。
海拔高度不超過2000m。
本裝置適應于以下溫度運輸和儲存過程：-25至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這個極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。
如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
