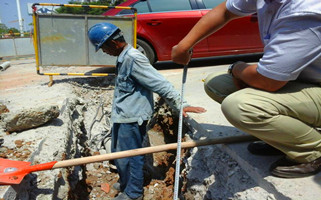

外線電纜施工(下圖)

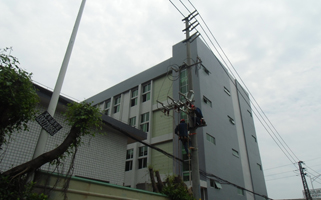

　　帶電接火(下圖)

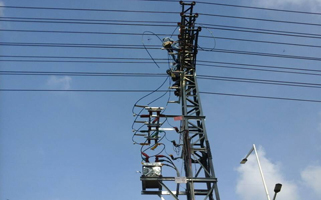

　　刀閘安裝(下圖)

　　外線工程簡介：

　　輸電和配電線路工程的總稱。發電廠生產的電能，經升壓站將電壓升高后，將其傳輸?shù)竭h距離的變電所的線路稱為輸電線路;電能在變電所或配電所降低電壓后，將其輸送、分配到工廠或建筑物內各用戶的線路，稱為配電線路。

　　外線工程分類：

　　外線工程包括外線電纜施工，外線鐵塔工程等。

　　外線施工重點：

　　配電線路采用10千伏及以下電壓。1千伏以下稱為低壓配電線路，1千伏及以上稱為高壓配電線路。輸電線路和高壓配電線路一般采用三相三線制，低壓配電線路則采用三相四線制或單相兩線制。

　　外線工程中所用的主要電工材料和元件有：導線、架空地線(即避雷線)、絕緣子和金具、桿塔、基礎、接地裝置等。通常要求導線具有導電性能好、機械強度高、耐腐蝕、重量輕等特點。一般采用鋁絞線或鋼心鋁絞線。避雷線用于35千伏及以上輸電線路中，以減少雷擊事故，一般采用鋼絞線。絕緣子用來固定導線并起電絕緣作用，常用的有針式、蝶式、懸式三種，此外還有新發展的瓷橫擔絕緣子。金具是用來固定導線和避雷線的金屬附件，有些則用以消除導線和避雷線的震動。桿塔是支撐構件，多采用鋼筋混凝土部件，在超高壓線路中，則采用鐵塔?；A是桿塔地下固定用結構。接地裝置用來散泄雷擊電流和工頻故障電流，起到防雷和保證人身安全的作用。

　　外線工程目前多是架空線路。隨著城市高層建筑的增多，電纜配電線路也日趨增多。電纜線路的外線工程包括電纜本體、電纜地下敷設工程。外線工程受地形、地質條件的影響很大，因此選擇合理的路徑是非常重要的
